无框力矩电机怎么定制？

1.为什么要使用无框力矩电机？

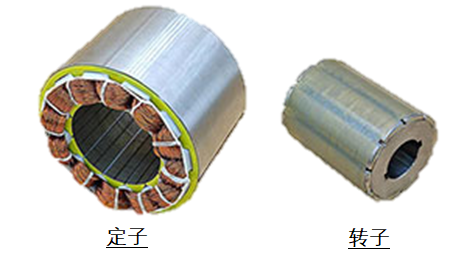

无框力矩电机不同于传统的永磁电机，它没有机壳（也称为“框架”），只有转子和定子2个部件。

无框力矩电机的出现，让机器结构设计不再受制于电机壳体的束缚，可以利用机器的自身轴承支撑转子，将电机无缝内置于机器设计中。

无框力矩电机给予机械设计工程师更灵活的结构设计权限，让机械设计更灵活！

举例如下：

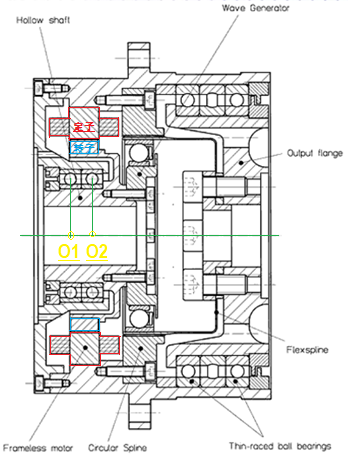

此机器结构中，红色部分为定子，蓝色部分为转子，黄色为机器的自身轴承所形成的轴线O1O2。

将无框力矩电机的转子粘接在机器的高速转轴上，这样，轴线O1O2即支撑了无框力矩电机的转子，又支撑了机器本身的高速运动；

如此一来，此机器的机械设计会非常小巧紧凑。

2.无框力矩电机为什么要定制？

由上可知，无框力矩电机是需要一体化设计并集成到机器内部的，这样，就需要根据具体的机械设计尺寸来确定无框力矩电机的外形尺寸和扭矩/转速性能。

所以需要定制无框力矩电机。

但是，由于定制电机需要极其专业化的电磁设计经验和工艺生产经验，绝大部分电机厂不提供电机定制。

3.我司定制生产无框力矩电机的技术优势？

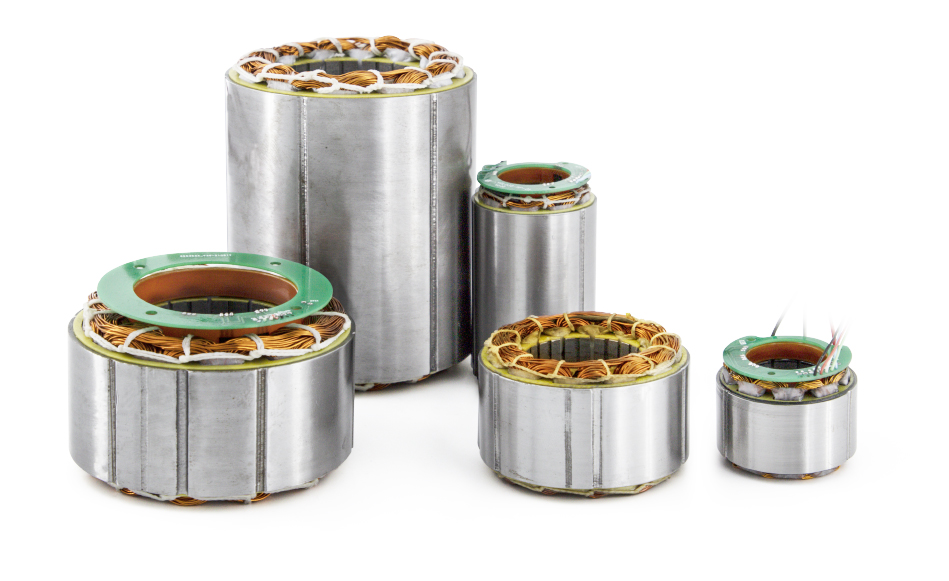

我司依靠自研的“多线并绕”半自动化绕线机，专业定制生产无框力矩电机。电压、扭矩、转速、外径和高度均可定制。细长型、超薄型、大中孔型都可生产。

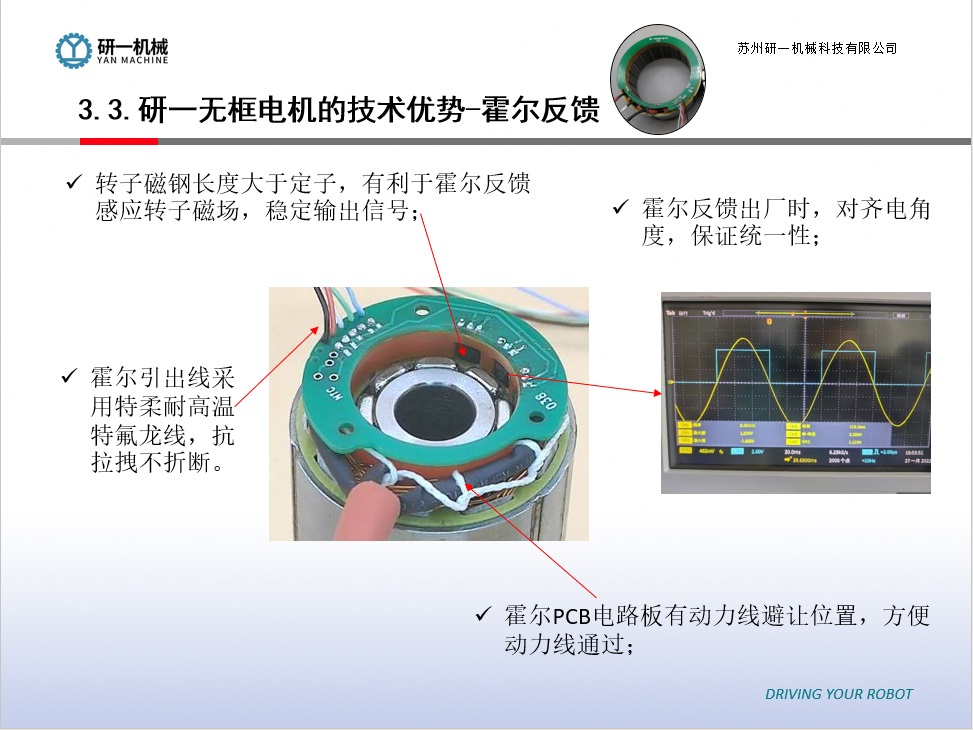

电压DC12V-300V，AC220V/380V，功率10kw，扭矩60Nm。可加霍尔反馈、温度传感器。

我司无框力矩电机定制生产，2台起订，不收取模具费。

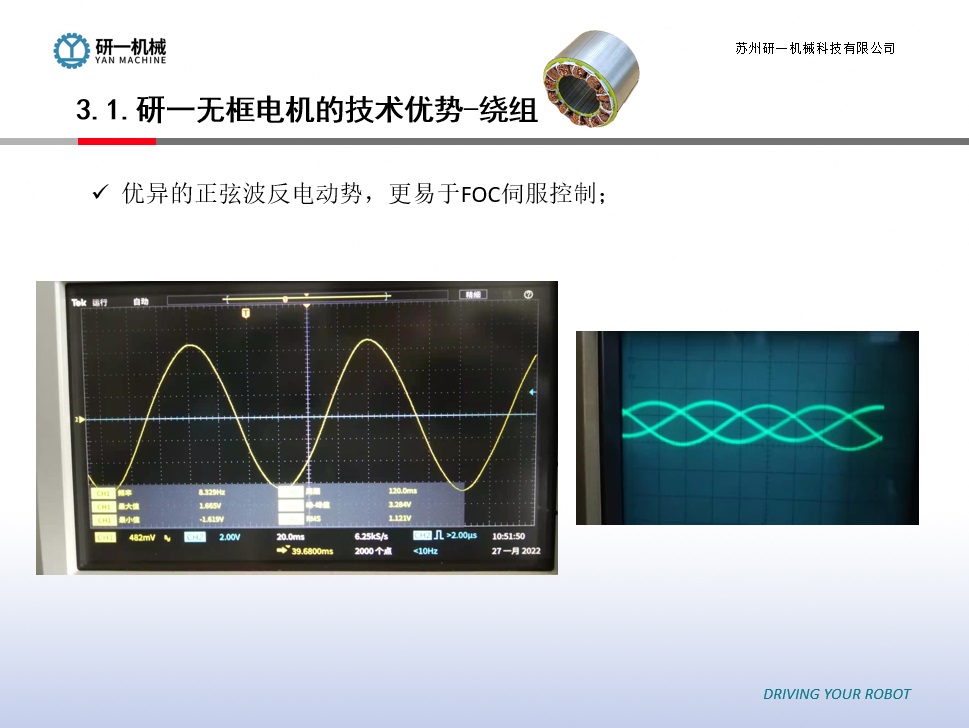

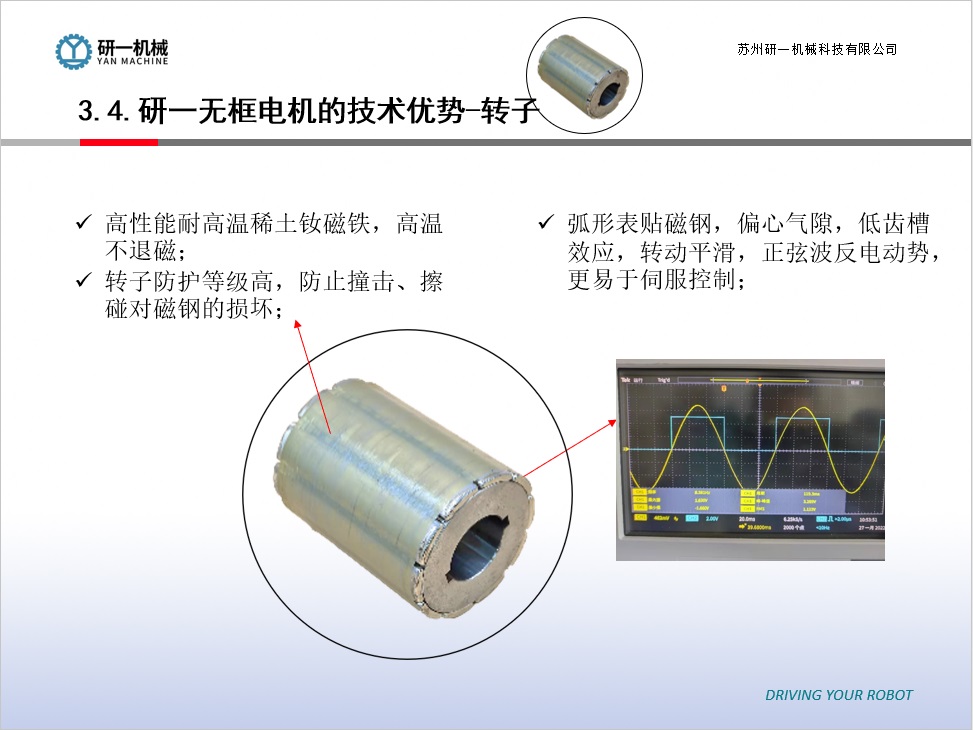

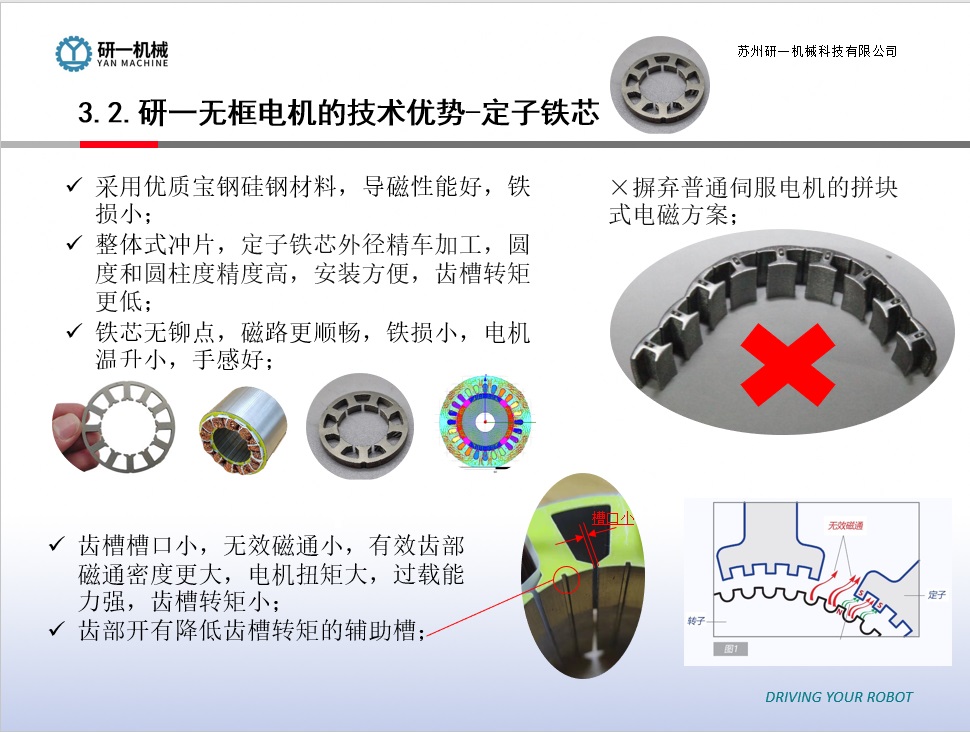

我们从以下5个方面来介绍我司定制生产无框力矩电机的技术优势：

4.我司提供无框力矩电机技术参数的可行性评估计算！帮您快速确认扭矩、转速和外径、高度。

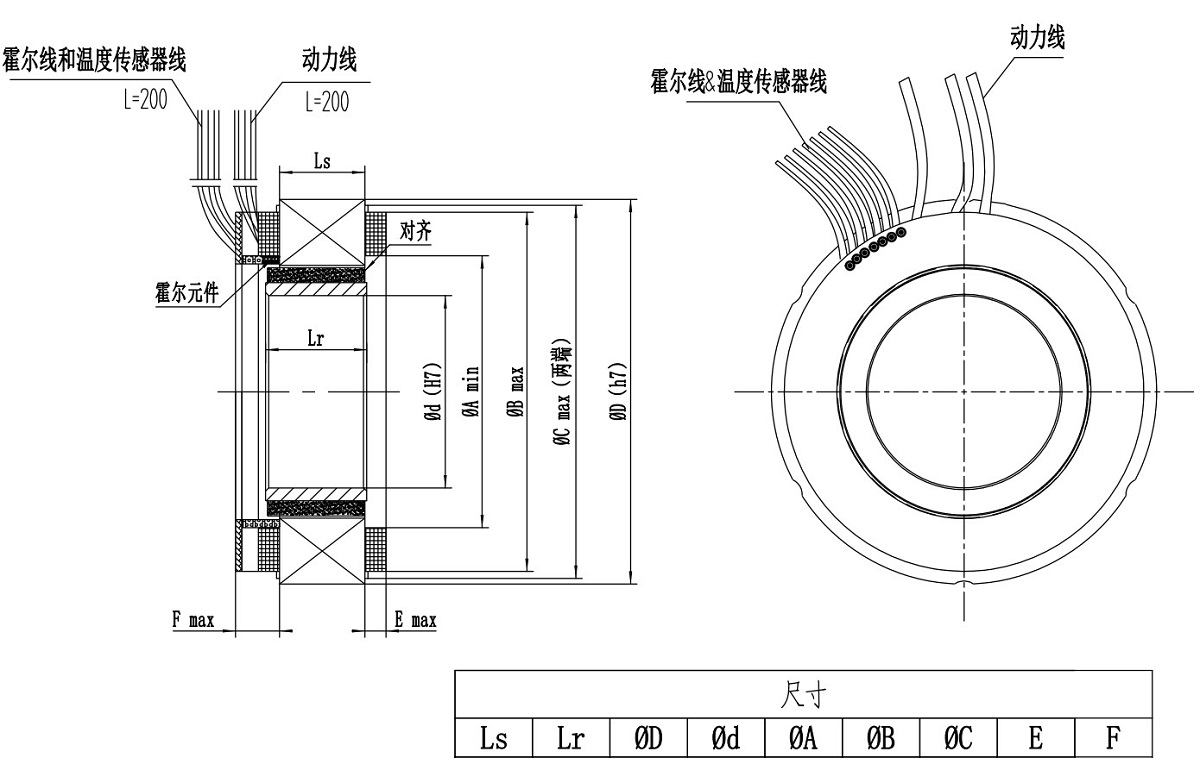

■扭矩和定子叠厚LS或者定子外径ΦD正相关（需要的扭矩大，叠厚高或者定制外径大）；

■转速和输入电压或者绕组参数正相关（转速是和电磁方案有关）；

如您在无框力矩电机选型上需要帮助，我司提供无框力矩电机技术参数的可行性评估计算！帮您快速确认扭矩、转速和外径、高度。

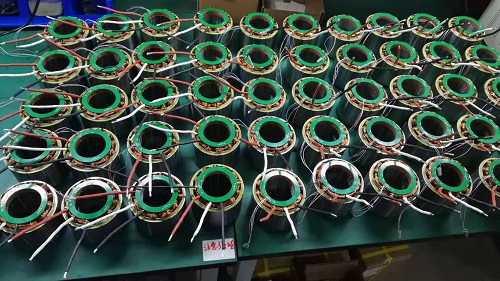

5.无框力矩电机批量出货照片

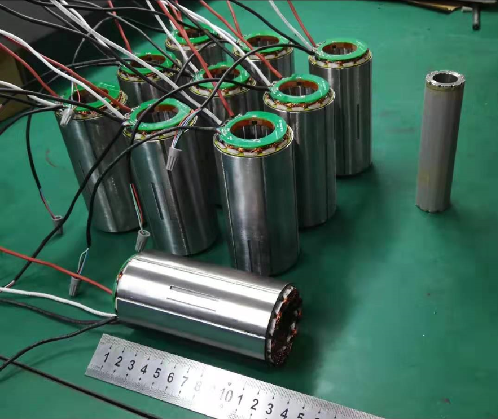

某知名水下推进器制造商向我司定制的大扭矩款无框力矩电机

某大型医疗设备客户向我司定制的大功率款无框力矩电机
