无框力矩电机-Φ45

1. 什么是无框力矩电机？

   无框电机不同于传统的永磁电机，它只有转子和定子2个部件。

无框电机不再受制于电机壳体外框的束缚，利用机器的自身轴承支撑转子，将电机无缝内置于机器设计中。

无框电机给予机械设计工程师更灵活的结构设计权限，让机械设计更灵活！

2.一种典型的无框力矩电机的机械结构

此机器结构中，红色部分为定子，蓝色部分为转子，黄色为机器的自身轴承所形成的轴线O1O2。

将无框力矩电机的转子粘接在机器的高速转轴上，这样，轴线O1O2即支撑了无框力矩电机的转子，又支撑了机器本身的高速运动；

如此一来，此机器的机械设计会非常小巧紧凑。

3. 我司生产的无框力矩电机的技术优势。

4. 无框力矩电机型号命名规则。

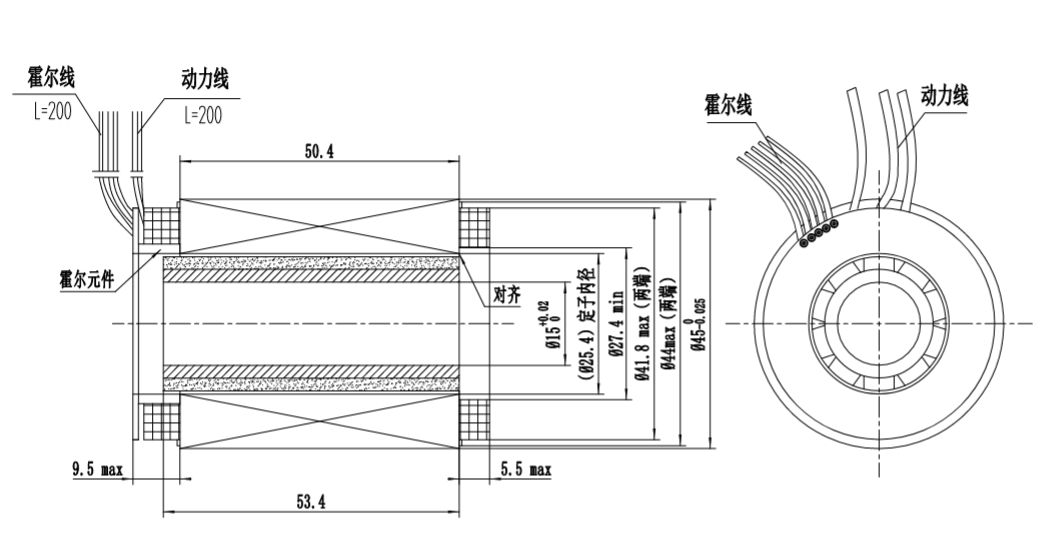

5. 定子外径45mm无框力矩电机图纸。

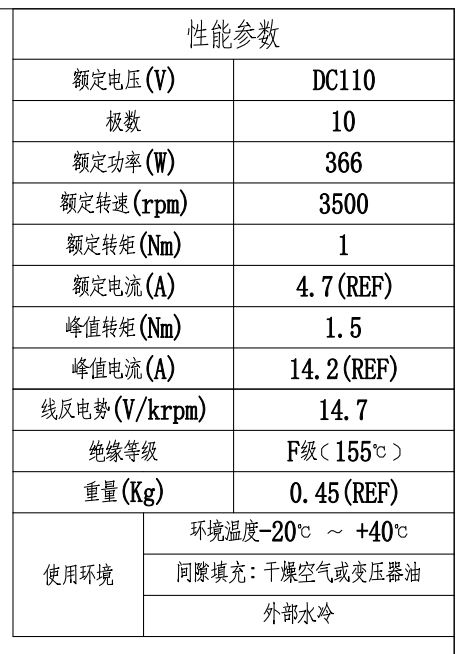

6. 定子外径45mm无框力矩电机技术参数。

■扭矩和定子叠厚LS或者定子外径ΦD正相关（需要的扭矩大，那么叠厚长或者定子外径大）；

■转速和输入电压或者绕组参数正相关（转速和电磁方案有关）；

我司专业定制生产无框力矩电机。电压、扭矩、转速、外径和高度均可定制。

细长型、超薄型、大中孔型都可生产。电压DC12V-300V，AC220V，功率10kw，扭矩60Nm。可加霍尔反馈、温度传感器。

如您在无框力矩电机选型上需要帮助，我司提供无框力矩电机技术参数的计算！帮您快速确认扭矩、转速和外径、高度。

相关资料：

●关于无框力矩电机的安装，请参考文章《无框力矩电机的安装技术要求》

●关于无框力矩电机的安全注意事项，请参考文章《无框力矩电机的安全注意事项》

●我司也提供非标电机定制和非标减速电机定制。
